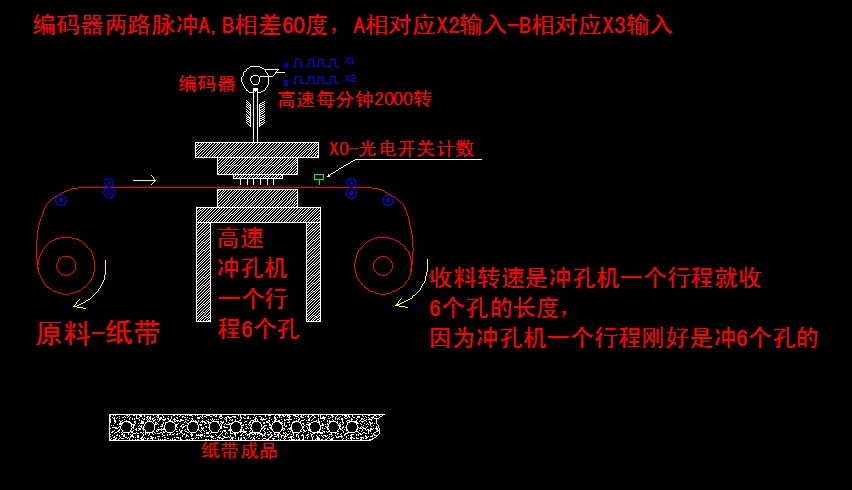

控制要求好簡單，就是沖孔機每沖一個行程就6個孔輸出，如果XO光電開關檢測不是6個孔就報警
小弟第一次接觸編碼器，用到高速計數器，感覺上好難理解，因為是高速旋轉的沖孔機，要不斷地計數，不斷地作比較，也要不斷地復位。
小弟在此請教，那位高手幫幫忙按以上要求幫我編一段程序，我好有一個思路去學習。
小弟在此。。。。謝謝
A相脈沖X1輸入
B想脈沖X2輸入
光電開關計數X0輸入

高手出來啊

編碼器只是位置控制，你要的報警控制這樣在電機運行開始到結束計數（6）個就行了。用計數器與常數6進行比較。至于如何采用編碼器進行位置控制，站上有很多精華貼，上去看看。

引用

引用第2樓wwcwwc于2010-12-29 12:50發表的  :
編碼器只是位置控制，你要的報警控制這樣在電機運行開始到結束計數（6）個就行了。用計數器與常數6進行比較。至于如何采用編碼器進行位置控制，站上有很多精華貼，上去看看。

但我不明白你的這句話：你要的報警控制這樣在電機運行開始到結束計數（6）個就行了。用計數器與常數6進行比較
電機一直都是在高速運行的沒有結束��？結束不是停機了嗎？？？

我理解的是當電機運行比如是（Y0）得電后，計數器比如（C0）才開始工作。結果與常數6比較。這里的電機不是指電機帶編碼器的，而是指運行轉動的電機（收卷電機）。

程序里用到了高速計數器C251，那X0 X1 就被自動占用，C252占用X0 X1 X2. C253X3 X4 X5 .C254X0 X1 X2。C255X3 X4 X5 X7。既然是高速運轉，那就必須用HSCS高速比較置位和HSCR高速比較復位指令。

引用

引用第4樓wwcwwc于2010-12-29 13:00發表的  :
我理解的是當電機運行比如是（Y0）得電后，計數器比如（C0）才開始工作。結果與常數6比較。這里的電機不是指電機帶編碼器的，而是指運行轉動的電機（收卷電機）。

老板要求。。。。一定要在編碼器上取信號。。。才這樣可靠。

引用

引用第5樓匯榮鋁業于2010-12-29 13:10發表的  :
程序里用到了高速計數器C251，那X0 X1 就被自動占用，C252占用X0 X1 X2. C253X3 X4 X5 .C254X0 X1 X2。C255X3 X4 X5 X7。既然是高速運轉，那就必須用HSCS高速比較置位和HSCR高速比較復位指令。

匯榮鋁業高手。。麻煩你幫我編一段程序。。。我第一接觸編碼器。好難理解
謝謝了。。。。。。。。

你的編碼器用來干什么用的，是控制  ？還是報警？還是比較？光電開關可以計數，可以置位，可以比較和報警�？床欢�你想要說什么

我的問明白兒的，如果光電開關檢測的是6個孔的話，意思就是沖床一直工作嗎？編碼器它只能發脈沖，這個脈沖被PLC接收后再算成角度。要是這樣就在加一個凸輪指令。不知道這樣做你們老板同意不？

兄弟你加我 程序我編好了 QQ1030871447

編碼器定位精度很不準,就算做中斷每次走的長度相等也很難做到,這與PLC掃描和機械運行有很大關系,打個比如，編碼要走6000脈沖電機停止,但當電機停止時當前編碼器的計數值卻要比6000大(很難做到等于6000這個值),所以建義精度要求高最好不要采用編器計長
