第一個  D 不是 數據寄存器嗎？

下面這個  D6.3上升沿什么意思？  難道是數據寄存器D6中有bit15~bit0   難道就是指這位bit3?

D6.3啥意思？

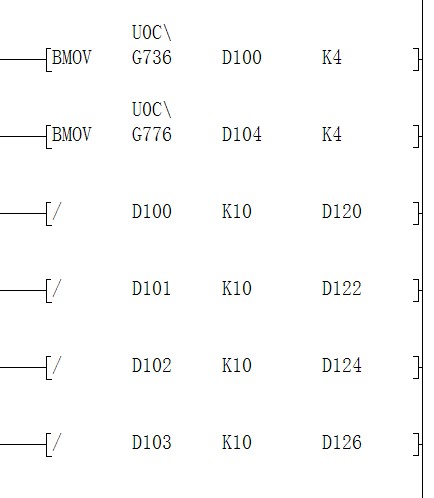

第二個    BMOV U0C\G736 D100 K4     這是 智能模塊讀出指令嗎？

怎么這個G的范圍不是0~255嗎？  怎么這么大啊？

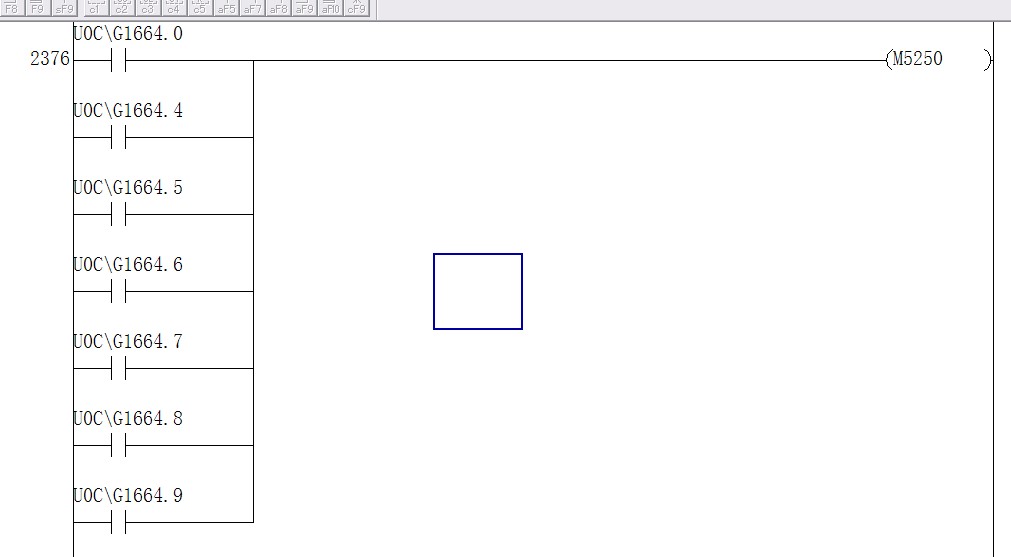

下面還有個居然到U0C\G1664.4


主站I/O到 最后是Y00B0   遠程起始I/O是00C0 輸入輸出刷新軟原件 X400/Y400

這個CC-LINK系統中1~4好站是一個AJ65BT-64RD3    5~10是I/O模塊 11~14又是AJ65BT-64RD3

后面一直到24號全是I/O站 25號站最后一個站是Q系列PLC








D6.3代表D6的第4位。Q系列可以對數據區進行位尋址。

如果你使用過FX3U的話，不會發出此感嘆。

第一個問題D6.4為D6的第4位
第二個問題，   BMOV U0C\G736 D100 K4     這是 智能模塊讀出指令的
G的范圍不止0~255，指令的意思是讀出通道號OC，buffer 736開始的4筆數據放到D100開始的數據寄存器中

樓上說的非常好

樓上的理解完全正確



建議看看三菱q系列的手冊
